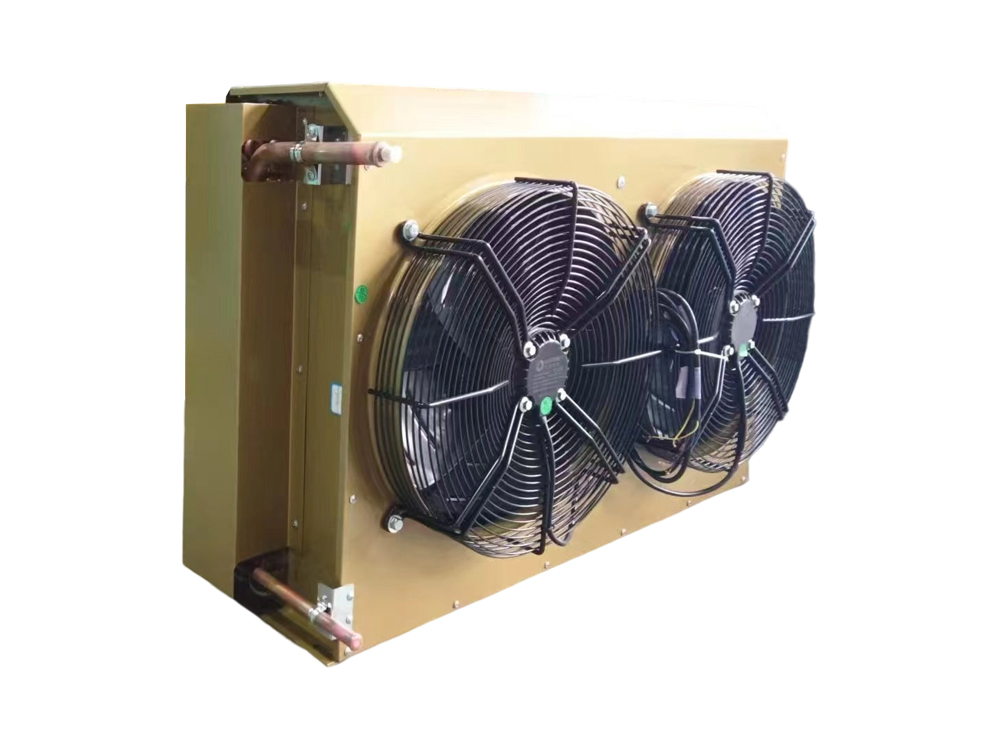

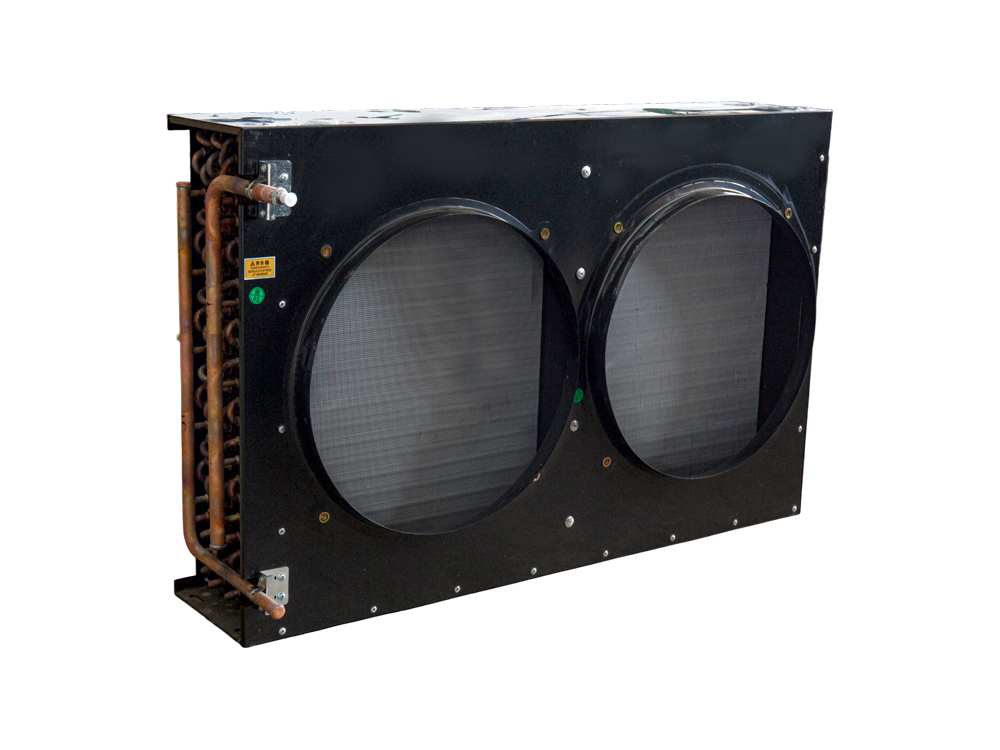

Пластинчатый Н-образный конденсатор с двумя вентиляторами

Двухпластинчатый Н-образный конденсатор имеет структуру параллельного потока с несколькими наборами плоских трубок и коллекторов, образующих теплообменный блок. Двусторонние усиленные ребра улучшают циркуляцию воздуха. Такая конструкция увеличивает эффективную площадь теплообмена на единицу объема, повышая эффективность теплообмена между средой и воздухом. Оборудование обычно изготавливается из алюминиевого сплава, обеспечивающего баланс теплопроводности и прочности конструкции. В вентиляторной системе используется осевой вентилятор с внешним роторным двигателем, что обеспечивает низкий уровень шума и высокий объем выпускаемого воздуха, что делает ее пригодной для условий охлаждения при средних и высоких температурах. Общая компактная структура облегчает интеграцию и обслуживание системы.

запрос

Описание Связанные продукции Запрос

Серийный число	Модель	Теплообмен (КВт)	Номер кольца	Теплообмен область	Вентиляторная электрическая машина				Впускная труба
										Жидкостная трубка

					Число	Веер	Власть	Объем воздуха
					Число	Веер	Власть	Объем воздуха
17	ФНГ2-26	7.3	4×8	26	2	Φ350	2×129	2×2290	Φ19	Φ16
18	ФНГ2-29	9.2	4×9	28	2	Φ350	2×129	2×2290	Φ19	Φ16
19	ФНГ2-34	1.1	4×10	33.5	2	Φ400	2×180	2×3400	Φ19	Φ16
20	ФНГ2-41	13.5	4×12	41	2	Φ400	2×180	2×3400	Φ19	Φ16
21	ФНГ2-45	14.8	4×13	45	2	Φ400	2×180	2×3400	Φ19	Φ16
22	ФНГ2-49	16.2	4×14	49	2	Φ400	2×180	2×3400	Φ19	Φ16
23	ФНХ2-55	18.2	4×14	55	2	Φ400	2×180	2×3400	Φ19	Φ16
24	ФНГ2-41	13.5	5×10	41	2	Φ400	2×180	2×3400	Φ19	Φ16
25	ФНГ2-50	16.5	5×12	50	2	Φ400	2×180	2×3400	Φ19	Φ16
26	ФНГ2-62	20.5	6×12	62	2	Φ400	2×180	2×3400	Φ22	Φ19
27	ФНХ2-65	21.4	4×16	65	2	Φ450	2×250	2×4800	Φ22	Φ19
28	ФНГ2-70	23.1	5×14	70	2	Φ450	2×250	2×4800	Φ22	Φ19
29	ФНГ2-80	26.4	5×16	80	2	Φ450	2×250	2×4800	Φ25	Φ22
30	ФНГ2-100	33.1	5×16	100	2	Φ500	2×414	2×6500	Φ25	Φ22
31	ФНХ2-120	39.6	6×16	120	2	Φ550	2×600	2×8300	Φ25	Φ22

Серийный number	Модель	Теплообмен (КВт)	Номер кольца	Размеры			Вентиляторная электрическая машина		Размеры установки


				Л	В	Х	Число	Веер	А	Б
				Л	В	Х	Число	Веер	А	Б
17	ФНГ2-26	7.3	4×8	850	180	430	2	Φ350	825	110
18	ФНГ2-29	9.2	4×9	900	180	480	2	Φ350	825	110
19	ФНГ2-34	11.1	4×10	980	180	530	2	Φ400	950	110
20	ФНГ2-41	13.5	4×12	980	180	630	2	Φ400	950	110
21	ФНГ2-45	14.8	4×13	980	180	680	2	Φ400	950	110
22	ФНГ2-49	16.2	4×14	980	180	730	2	Φ400	950	110
23	ФНХ2-55	18.2	4×14	1080	180	730	2	Φ400	1050	110
24	ФНГ2-41	13.5	5×10	980	200	530	2	Φ400	950	130
25	ФНГ2-50	16.5	5×12	980	200	630	2	Φ400	950	130
26	ФНГ2-62	20.5	6×12	980	220	630	2	Φ400	950	150
27	ФНХ2-65	21.4	4×16	1140	200	830	2	Φ450	1110	130
28	ФНГ2-70	23.1	5×14	1130	210	730	2	Φ450	1100	150
29	ФНГ2-80	26.4	5×16	1130	230	830	2	Φ450	1100	150
30	ФНГ2-100	33.1	5×16	1380	230	830	2	Φ500	1350	150
31	ФНХ2-120	39.6	6×16	1380	230	830	2	Φ550	1350	150
