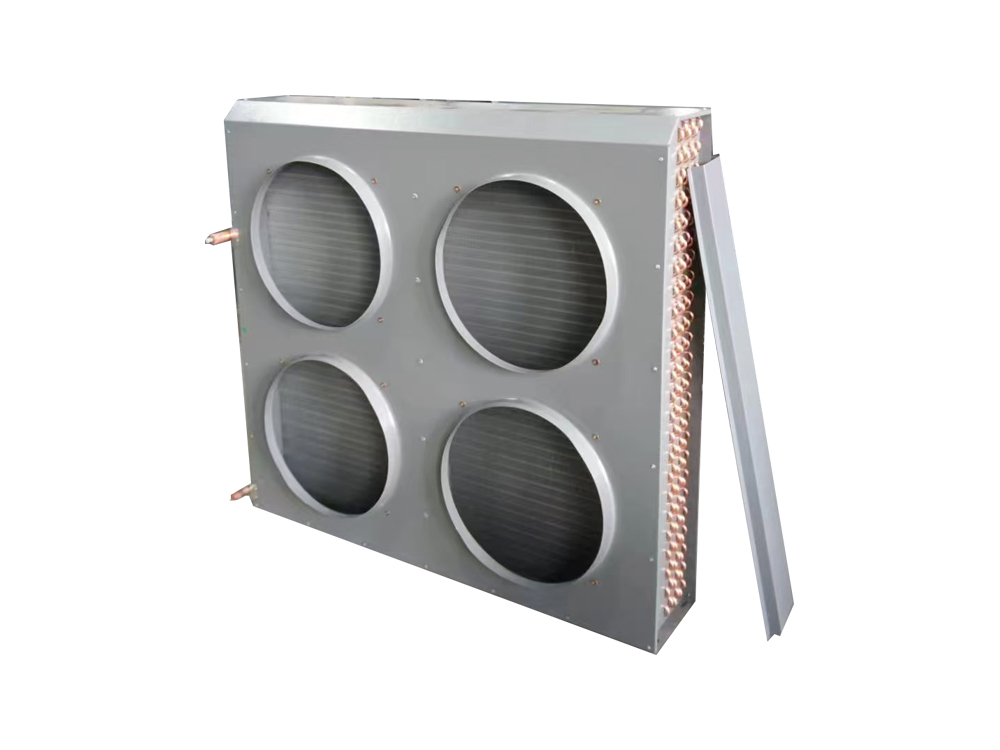

Пластинчатый Н-образный конденсатор с четырьмя вентиляторами

Четырехвоздушный пластинчатый конденсатор Н-типа представляет собой теплообменное устройство, в котором используется многоканальная пластинчатая конструкция. Его сердцевина состоит из ряда параллельных гофрированных пластин, образующих эффективные каналы конденсации хладагента. Такая конструкция повышает эффективность теплопередачи за счет увеличения площади теплообмена и усиления турбулентности жидкости. Внешняя оболочка обычно изготавливается из коррозионно-стойкого алюминиевого сплава или оцинкованной стали (железа), тогда как внутренние пластины в основном изготовлены из оцинкованного железа, хотя для соответствия требованиям коррозионной стойкости различных условий эксплуатации может быть добавлена и нержавеющая сталь.

Устройство имеет конструкцию с четырьмя воздухозаборниками, поддерживающую многонаправленные конфигурации впуска и выпуска воздуха, что позволяет адаптировать его к различным требованиям к компоновке системы. Вентилятор обычно оснащен двигателем с внешним ротором или двигателем EC с бесступенчатым регулированием скорости, автоматически регулирующим объем воздуха в зависимости от нагрузки системы. Н-образная структурная рама обеспечивает общую жесткость, одновременно облегчая модульное расширение и обслуживание.

Этот конденсатор подходит для средних и крупных систем охлаждения, кондиционирования воздуха и тепловых насосов. Он стабильно работает при температуре окружающей среды в диапазоне от -30°C до 50°C и имеет максимальное рабочее давление 4,5 МПа (модифицированное до 2,8 МПа). Его конструкция ориентирована на согласование процессов компрессора и испарителя и поддерживает различные распространенные хладагенты, такие как R410A, R32, R134a (модифицированные в R22, R404, R507) и т. д.
