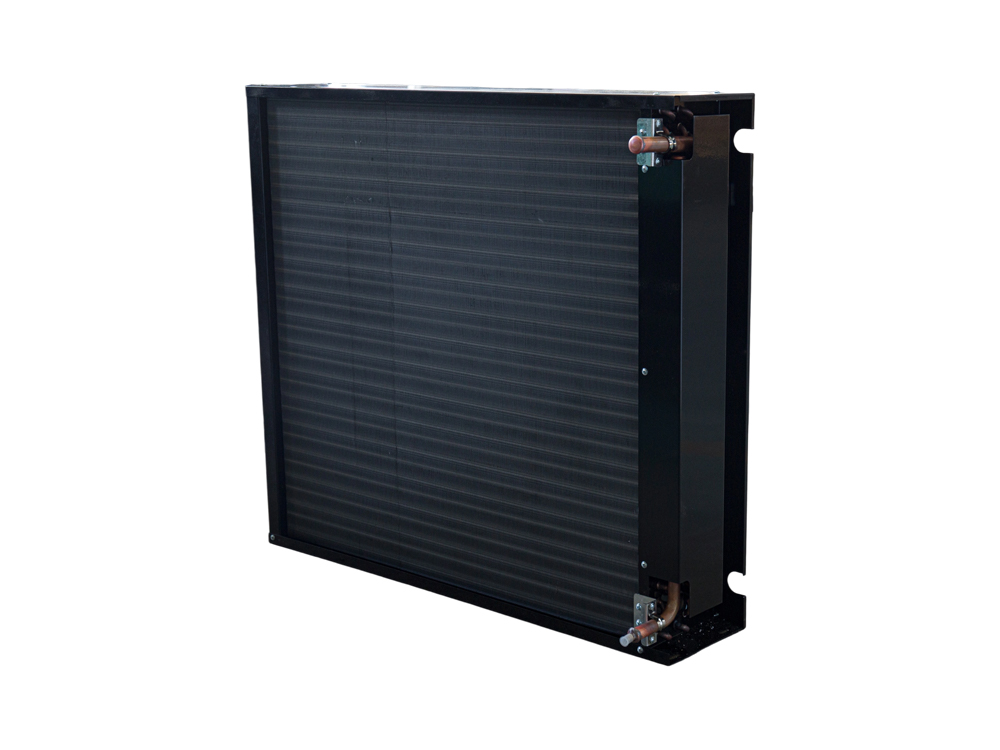

Пластинчатый Н-образный конденсатор с одним вентилятором

Конденсатор H-типа с одной воздушной пластиной имеет интегрированную компоновку пластин и вентиляторов, что обеспечивает компактную конструкцию и эффективно улучшает использование пространства. Его теплообменный блок состоит из нескольких наборов параллельных оребренных трубок из алюминиевого сплава, что увеличивает площадь поверхности для повышения эффективности теплообмена между воздухом и хладагентом. В системе вентилятора обычно используется двигатель с внешним ротором или конструкция с прямым приводом, обеспечивающая регулировку переменной скорости в соответствии с различными условиями эксплуатации.

Этот тип конденсатора совместим с различными хладагентами, включая такие распространенные среды, как R22, R404 и R507. Диапазон рабочего давления охватывает условия среднего и высокого давления, а антикоррозионная обработка стенки трубы делает ее пригодной для использования в жарких и влажных условиях. Некоторые модели оснащены защитной сеткой и виброгасящим основанием для смягчения внешнего воздействия на окружающую среду и снижения рабочей вибрации.

Оборудование может быть оснащено как одним, так и двумя вентиляторами в зависимости от фактических потребностей. Некоторые модели поддерживают модульную параллельную установку для легкого расширения емкости системы. Подходит для коммерческого охлаждения, холодильного хранения и промышленного охлаждения.

запрос

Описание Связанные продукции Запрос

Серийный число	Модель	Теплообмен (КВт)	Номер кольца	Теплообмен область	Вентиляторная электрическая машина				Впускная труба
										Жидкостная трубка

					Число	Веер	Власть	Объем воздуха
					Число	Веер	Власть	Объем воздуха
1	ФНГ-2	0.6	2×4	2	1	Φ200	40	500	Φ9	Φ9
2	ФНГ-3	0.9	3×4	3	1	Φ200	40	500	Φ9	Φ9
3	ФНГ-4.4	1.45	3×5	4.4	1	Φ250	60	750	Φ9	Φ9
4	ФНГ-6.0	1.98	3×6	6	1	Φ300	75	1560	Φ12	Φ12
5	ФНГ-8.0	2.64	4×6	8	1	Φ300	75	1560	Φ12	Φ12
6	ФНГ-9,5	3.2	3×8	9.5	1	Φ350	129	2290	Φ12	Φ12
7	ФНГ-12,8	4.3	4×8	12.8	1	Φ350	129	2290	Φ16	Φ12
8	ФНГ-16	5.2	4×9	16	1	Φ400	180	3400	Φ16	Φ12
9	ФНГ-18	5.9	4×10	18	1	Φ400	180	3400	Φ16	Φ12
10	ФНГ-24	7.3	5×10	22	1	Φ400	180	3400	Φ19	Φ16
11	ФНГ-28	9.2	6×9	28	1	Φ400	180	3400	Φ19	Φ16
12	ФНГ-24	7.9	4×11	24	1	Φ400	180	3400	Φ19	Φ16
13	ФНГ-33	10.9	4×12	33	1	Φ450	250	4800	Φ19	Φ16
14	ФНГ-37	12.2	4×13	37	1	Φ450	250	4800	Φ19	Φ16
15	ФНГ-41	13.5	4×14	41	1	Φ500	414	6500	Φ19	Φ16
16	ФНГ-55	18.2	4×16	55	1	500	414	6500	Φ22	Φ19

Серийный number	Модель	Теплообмен (КВт)	Номер кольца	Размеры			Вентиляторная электрическая машина		Размеры установки


				Л	В	Х	Число	Веер	А	Б
				Л	В	Х	Число	Веер	А	Б
1	ФНГ-2	0.6	2×4	300	100	230	1	Φ200	275	50
2	ФНГ-3	0.9	3×4	300	120	230	1	Φ200	275	65
3	ФНГ-4.4	1.45	3×5	345	120	280	1	Φ250	320	65
4	ФНГ-6.0	1.98	3×6	390	130	336	1	Φ300	365	65
5	ФНГ-8.0	2.64	4×6	390	150	336	1	Φ300	365	65
6	ФНГ-9,5	3.2	3×8	450	150	430	1	Φ350	425	90
7	ФНГ-12,8	4.3	4×8	450	180	430	1	Φ350	425	110
8	ФНГ-16	4.9	4×9	500	180	480	1	Φ400	475	110
9	ФНГ-18	5.9	4×10	530	180	530	1	Φ400	505	110
10	ФНГ-24	7.3	5×10	530	200	530	1	Φ400	505	130
11	ФНГ-28	9.2	6×9	560	220	480	1	Φ400	535	150
12	ФНГ-24	7.9	4×11	600	180	580	1	Φ400	575	110
13	ФНГ-33	10.9	4×12	750	180	630	1	Φ450	720	110
14	ФНГ-37	12.2	4×13	780	180	680	1	Φ450	750	110
15	ФНГ-41	13.5	4×14	800	200	730	1	Φ500	770	130
16	ФНГ-55	18.2	4×16	920	200	830	л	Φ500	890	130
